1024线阵红外探测器

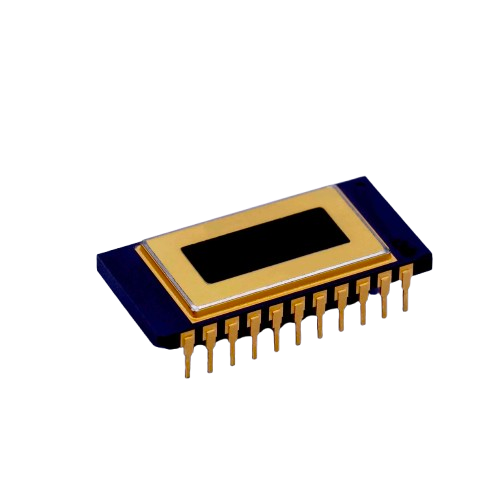

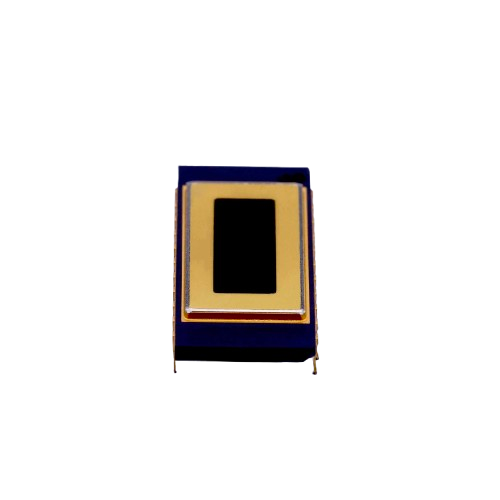

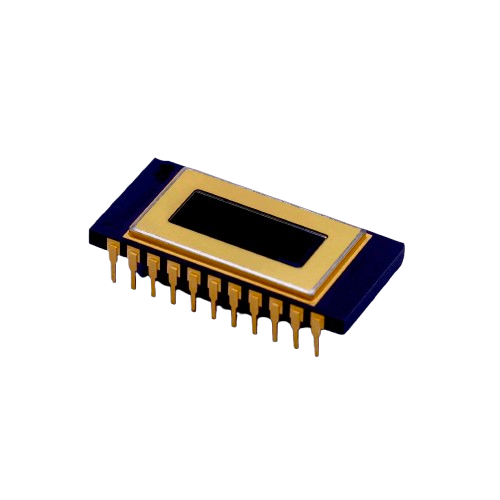

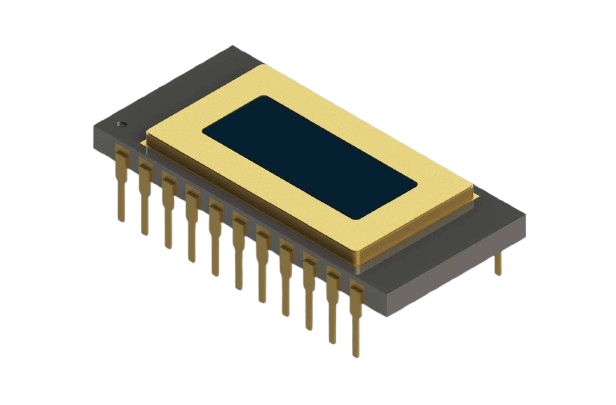

1024×1 CQDs 线阵探测器主要组成部分包括高效能CQDs 感光层、读出电路（ROIC）、以及其封装。它采用了陶瓷类型的封装技术。此探测器运用了尖端的红外量子点薄膜作为感光材料，能够提供高性价比短波探测器方案。该款探测器采用陶瓷封装形式，充常压高纯氮气作为保护气，窗口使用的蓝宝石材质窗口片，探测器内外环境整体密封。探测器外形尺寸为31.8mm(L) ×15.62mm(W) ×7.43mm(H)。管壳上包含有22 根针脚从底部引出，采用双边单排形状。引脚的主要功用为探测器的电源与时序信号输入、探测器的光电信号输出、指示信号输出和温度传感器的电学引出。

光谱响应范围：800 - 1700 阵列规格：1024×1 峰值量子效率：40% 峰值比探测率：1×10¹¹

获取报价

获取说明书

产品参数

光电技术指标

基本参数

机械技术指标

使用场景与能耗技术指标

光谱响应范围

800 - 1700
峰值量子效率

40%
峰值比探测率

1×10¹¹
有效像元率

99.5%
响应非均匀性

8%
曝光方式

快照（SNAPSHOT）
读出方式

边积分边读出（IWR）
增益档级

4 级
读出速率

15
读出通道数

4 路模拟输出
半导体制冷片

内置
动态范围

≥55

阵列规格

1024×1

长×宽×高

31.8×15.62×7.43
像元中心间距

12.5
像元尺寸

12.5×270
感光面积

12.8×0.27

存储温度

-40~+70
功率*¹

≤350mW
工作温度

-40~+70
温度循环、震动测试标准

GJB 548B-2005

红外图片

产品特点

该款探测器内置1024×1 阵列规模的CQDs 线阵探测器，像元中心距12.5μm，形状为矩形，感光尺寸为12.5μm×270μm。探测器感光面与封装管壳结构的上表面设计距离为

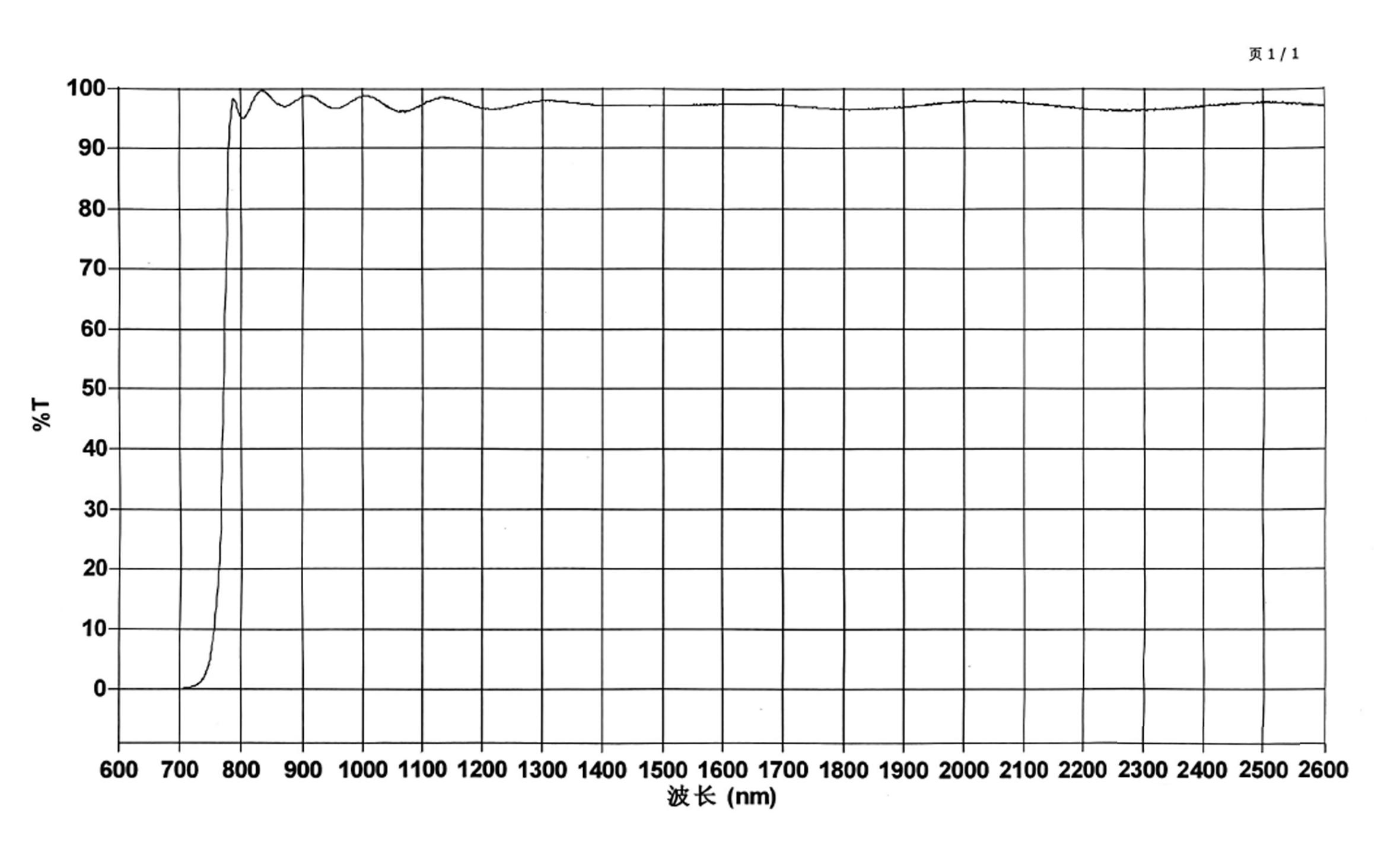

1.98±0.15mm，与窗口下表面设计距离值为1.45±0.15mm。窗口材料为蓝宝石，表面镀膜为800nm 前截止膜。感光面中心位于探测器中心，相对位置偏移≤0.05mm，相对旋转≤角度0.5°。探测器中心于光窗中心重合。

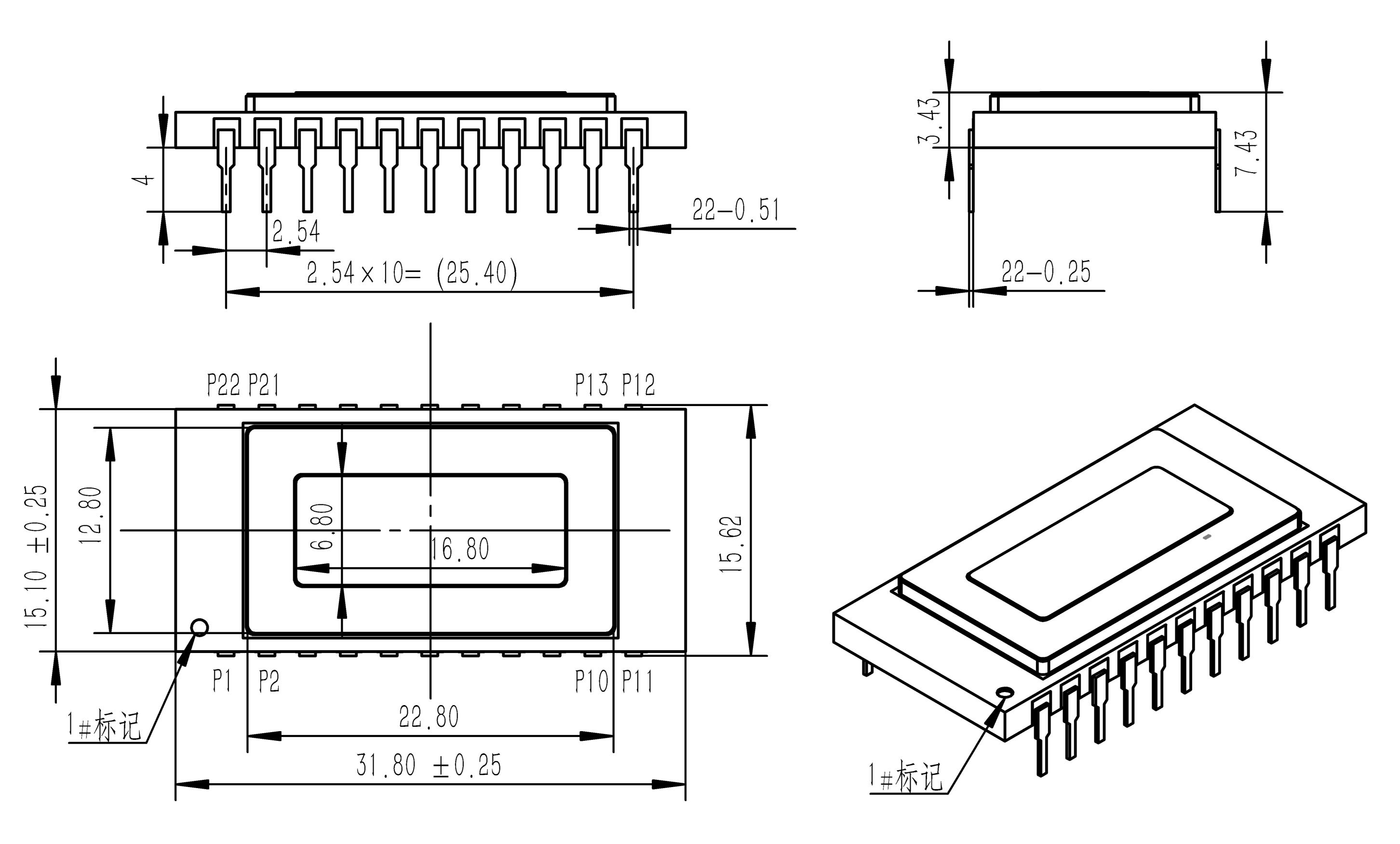

技术图纸
